● 목적:
- 이 과제에서는 자동차 번호판을 정상의 형태로 변형하여 보여준다.
● 기타:
- 주요한 과정에 대하여 opencv, numpy 등 package 함수를 사용해도 무방합니다.
- 필요한 경우 각 단계에서 *적절한* 최적화 가 필요합니다. 여러분의 최적화 노력을 PPT에 간략하게 설명하기 바랍니다.
- 기타 세부적인 사항은 합리적으로 가정하시기 바랍니다.
- 영상에 대하여 적절한 해상도를 선택하세요. 고해상도일수록 처리 속도가 느려집니다.
- 이 프로그램은 여러분이 최적화한 파라미터값으로 진행되는 것을 원칙으로 합니다.
● 과제의 내용
1. 아래 그림과 같이 첨부된 자동차 번호판 이미지(영상 A)를 정상의 상태(영상 B)로 변환하여 디스플레이하는 프로그램을 작성하라.
A. 프로그램에서 주요 단계를 차례대로 보여 줄 것.

2. 아래 단계에 대한 결과를 PPT에 포함할 것.
A. 실제 자동차 번호판의 비율을 측정하고 이 비율을 이용하여 적절한 크기의 Template 를 만든다. Template 의 적절한 크기(가로 세로 픽셀 수)를 정한다. Template 는 실제 영상일 필요는 없고 가상적인 직사각형이다.
B. 자동차 번호판영상과 template 에서 네 개의 매칭 포인트 쌍을 구하라.
C. 자동차 번호판 → template 로 변환하는 투영행렬은 무엇인가?

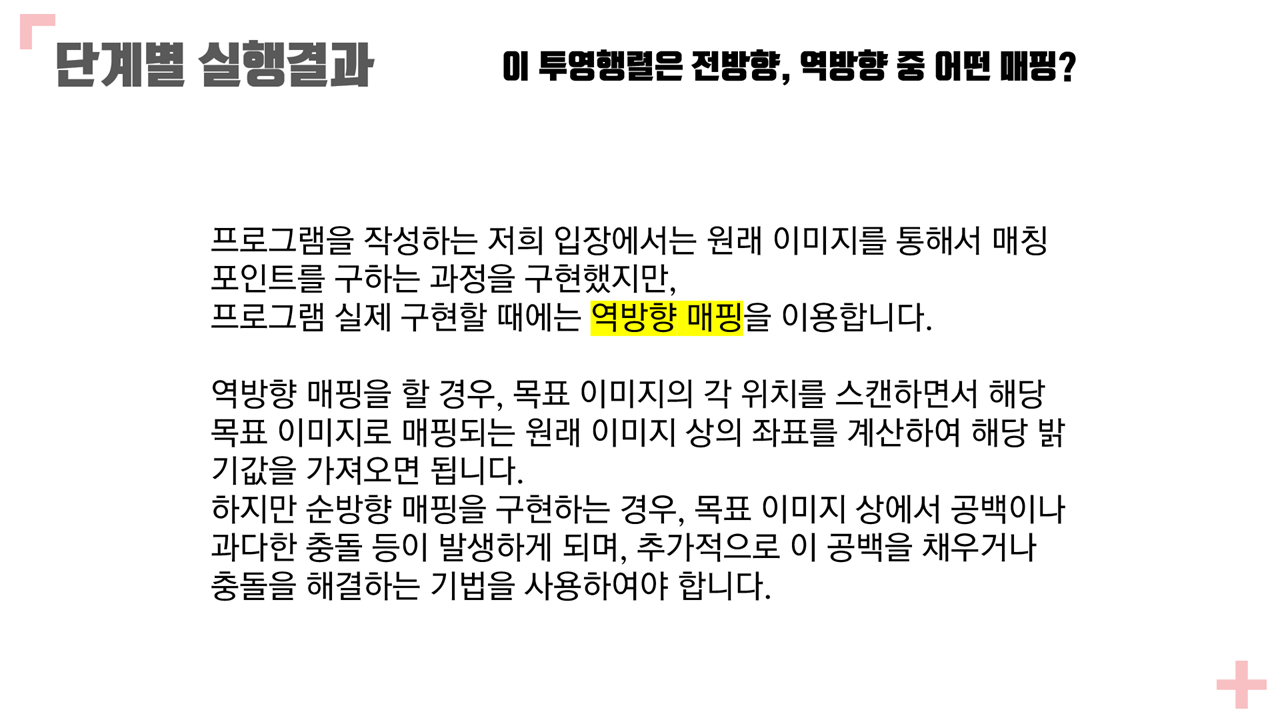

D. 이 투영행렬은 전방향, 역방향 중 어떤 매핑인가?
과제내용











Code
# mouse_handler.py import cv2 import numpy as np img_path = 'car_number.jpg' ori_img = cv2.imread(img_path) src = [] # 왼쪽위, 오른쪽위, 오른쪽아래, 왼쪽아래 순으로 각 점의 좌표 # mouse callback handler def mouse_handler(event, x, y, flags, param): if event == cv2.EVENT_LBUTTONUP: # 마우스가 좌클릭을 했을때 (4번의 클릭으로 좌표 얻기) img = ori_img.copy() src.append([x, y]) for xx, yy in src: # 클릭한 곳에 점 그리기 cv2.circle(img, center=(xx, yy), radius=5, color=(0, 255, 0), thickness=-1) cv2.imshow('Original Image - Car', img) # perspective transform if len(src) == 4: src_np = np.array(src, dtype=np.float32) print("original points : \n", src_np) cv2.namedWindow('Original Image - Car') cv2.setMouseCallback('Original Image - Car', mouse_handler) # 마우스 이벤트 전달 cv2.imshow('Original Image - Car', ori_img) if cv2.waitKey(0) == 32: cv2.destroyAllWindows()
# car.py import cv2 import numpy as np import keyboard img_path = 'car_number.jpg' ori_img = cv2.imread(img_path) src = [] # 왼쪽위, 오른쪽위, 오른쪽아래, 왼쪽아래 순으로 각 점의 좌표 src.append([126, 218]) src.append([343, 266]) src.append([340, 345]) src.append([121, 283]) # 32비트로 바꿔줌 src_np = np.array(src, dtype=np.float32) # width ,height 길이 계산 width = max(np.linalg.norm(src_np[0] - src_np[1]), np.linalg.norm(src_np[2] - src_np[3])) height = max(np.linalg.norm(src_np[0] - src_np[3]), np.linalg.norm(src_np[1] - src_np[2])) # width, height 비율 width_ratio = (width / height) height_ratio = 1 # 비율 * 300 으로 픽셀 크기 맞춤 dst_np = np.array([[0, 0], [int(width_ratio * 300), 0], [int(width_ratio * 300), int(height_ratio * 300)], [0, int(height_ratio * 300)] ], dtype=np.float32) M = cv2.getPerspectiveTransform(src=src_np, dst=dst_np) result = cv2.warpPerspective(ori_img, M=M, dsize=(int(width_ratio * 300), height_ratio * 300)) #print("Perspective Transformation :\n", M) cv2.imshow('img', ori_img) print("스페이스바를 누르면 번호판의 4개 매칭점이 구해집니다.") if cv2.waitKey(0) == ord(' '): for xx, yy in src: cv2.circle(ori_img, center=(xx, yy), radius=5, color=(0, 255, 0), thickness=-1, lineType=cv2.LINE_AA) cv2.imshow('img', ori_img) print("original points : \n", src_np) if cv2.waitKey(0) == ord(' '): cv2.imshow('result', result) print("\ndestination points : \n", dst_np) if cv2.waitKey(0) == ord(' '): cv2.destroyAllWindows()
점수 10/10
